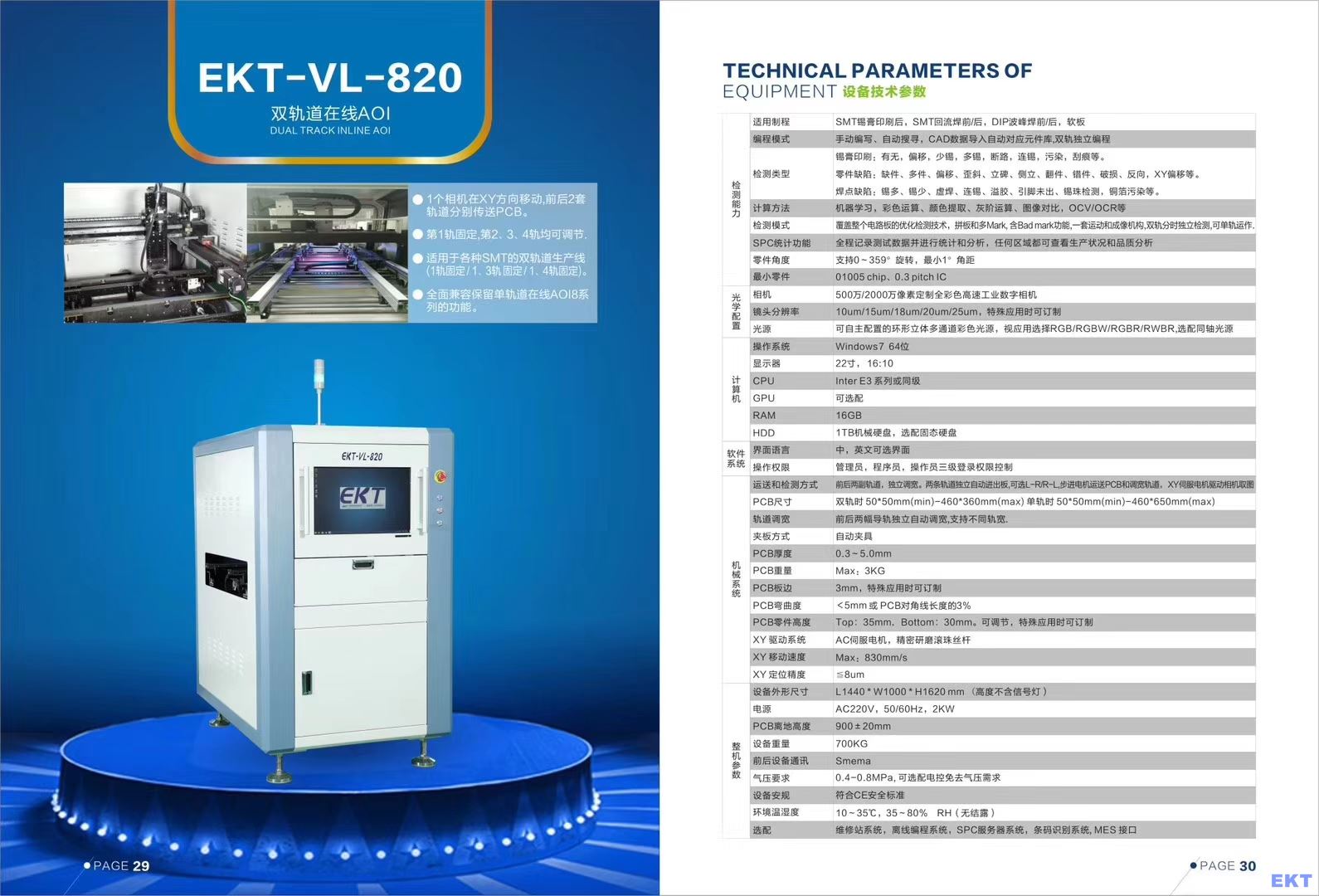

一.EKT-VL-820型號在線雙軌AOI設備技術參數
本公司自動光學檢測設備EKT-VL-820是通過光學原理,綜合運用彩色運算,顏色提取,灰階運算,圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果,并將不良通過顯示終端輸出的專業產品。
檢測能力 | 適用制程 | SMT錫膏印刷后,SMT回流焊前/后,DIP波峰焊前/后 | |
編程模式 | 手動編寫、自動編寫、CAD數據導入自動對應元件庫,雙軌獨立編程 | ||
檢測類型 | 錫膏印刷:有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 | ||
零件缺陷:缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 | |||
焊點缺陷:錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 | |||
計算方法 | 彩色運算、顏色提取、灰階運算、圖像對比等 | ||
檢測模式 | 雙軌道運行,覆蓋整個電路板的優化檢測技術,拼板和多mark,含Bad mark功能,一套運動和成像機構,雙軌分時獨立檢測,也可單軌運作 | ||
SPC統計功能 | 全程記錄測試數據并進行統計和分析,任何區域都可查看生產狀況和品質分析 | ||
零件角度 | 支持0~359°旋轉,最小1°角距 | ||
最小零件 | 01005 chip、0.3 pitch IC | ||
光學配置 | 相機 | 全彩色高速工業數字相機500萬像素或選配1600~2000萬像素 | |
鏡頭分辨率 | 10um/15um/18um/20um/25um,特殊應用時可訂制 | ||
光源 | 可自主配置的環形立體多通道彩光,視應用選擇RGB/RGBW/RGBR/RWBR,選配同軸光源 | ||
計算機 | CPU | Intel E3系列或同級 | |
GPU | 可選配 | ||
RAM | 16GB | ||
HDD | 1TB 機械硬盤,選配固態硬盤 | ||
OS | Win 7.1 64bit | ||
Monitor | 22寸,16:10 | ||
界面語言 | 中英文可選界面 | ||
操作系統 | 管理員、程序員、操作員三級登錄權限控制 | ||
機械系統 | 運送和檢測方式 | 前后兩幅軌道,獨立調寬。兩條軌道獨立即自動進出板, 可選L-R/R-L,步進電機運送PCB和調寬軌道, XY伺服電驅動相機取圖 | |
PCB尺寸 | 雙軌時50*50mm(Min)~460*360mm(Max),單軌時50*50mm(Min)~460*650mm(Max) | ||
PCB厚度 | 0.3~5.0mm | ||
PCB重量 | Max:3KG | ||
PCB板邊 | 3mm,特殊應用時可訂制 | ||
PCB彎曲度 | <5mm 或 PCB對角線長度的3% | ||
PCB零件高度 | Top:35mm,Bottom:30mm。可調節,特殊應用時可訂制 | ||
XY 驅動系統 | AC伺服電機,精密研磨滾珠絲桿 | ||
XY 移動速度 | Max:830mm/s | ||
XY 定位精度 | ≦8um | ||
整機參數 | 設備外形尺寸 | L1440 * W1100 * H1620 mm高度不含信號燈 | |
電源 | AC220V,50/60Hz,2KW | ||
PCB離地高度 | 900±20mm | ||
設備重量 | 700KG | ||
前后設備通訊 | Smema | ||
氣壓要求 | 0.4~0.8MPa, 可選配電控免去氣壓需求 | ||
設備安規 | 符合CE安全標準 | ||
環境溫濕度 | 10~35℃,35~80% RH(無結露) | ||
選配 | 維修站系統,離線編程系統,SPC服務器系統,條碼識別和系統、MES系統 | ||
