高精度在線AOI、上下照雙面檢在線AOI,PCBA板正反兩面同時檢測AOI產品介紹
1,AOI計算原理:
運用現代光學技術原理及工業數字攝影攝像技術對被檢測產品(電路板PCB板、PCBA板)進行實時拍照,通過AOI光學軟件計算和專用軟件對拍攝圖像進行分析處理,自動生成檢測產品的結果。
2,AOI對SMT產線上發揮的作用:
◆AOI有效檢測率:99.99%以上(人工肉眼眼睛檢測率:650%左右);
◆減少人工:2-3人/生產線,可提升生產效率并減少人工成本投入;
◆通過SPC報表數據庫功能可準確無誤的統計工藝缺陷,有效掌握管控產品的品質;
◆穩定性大大高于人工,長期使用,各項綜合成本遠遠降低;
◆當然也可提升公司形象,提高知名度,并有效提高公司整體實力和競爭力,最重要的一點是好接訂單。讓客戶放心下單。
3,AOI有什么性能?
1)檢查項目:

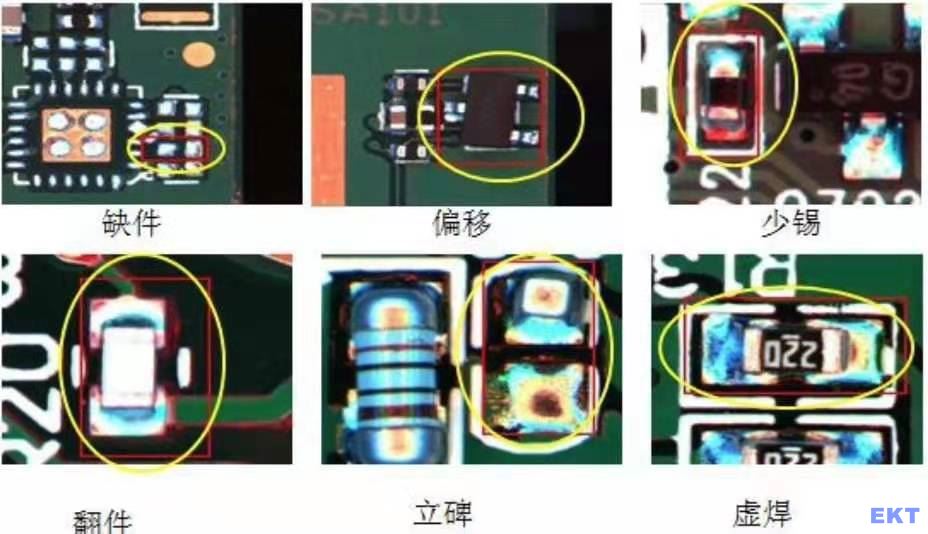

◆SMT貼片工藝:缺件,錯位,錯件,極反,破損,污染,少錫,多錫,短路,虛焊等。
◆DIP插件工藝(波峰焊焊點):少錫,包焊,短路,虛焊,錫洞,缺件等。
2)軟件擴展功能
◆CAD數據導入功能
◆SPC統計功能
◆PCB板上的條碼和二維碼能自動識別
◆雙面自動識別檢測
◆支持ShopFloor系統
◆標準元件庫
◆擁有快捷的離線編程和調試
◆多機互聯和遠程控制
◆支持觸屏操作
◆手機電腦等實時監控監測數據
3)高精度的機械結構設計
◆高剛性機座,機械重心合理,運行時振動小,外觀美觀大方
◆精密的滾珠絲桿和直線導軌承載
◆精密的氣動夾具和中央支持,運行平穩,緩沖性極高,維護方便
◆超過10年以上經驗的資深工程師精湛的裝配技藝,確保整機的使用穩定,長壽命。安全有保障。
4),穩定的電氣控制
◆松下伺服驅動系統,高速,穩定成熟
◆雷賽,升立德等成熟穩定的運動控制系統
◆德國basler或大華高端定制500~2000萬像素的高清工業數字彩色相機,專業的遠心鏡頭,顏色真實細膩。
◆研華或華碩 高配置,超長穩定的工業級控制電腦
◆穩定的各種電氣配件,使用壽命長
◆高柔拖鏈電纜,使用壽命可達800-1000萬次
◆歐姆龍高靈敏的光電保護開關,確保使用穩定,安全
◆電路模塊化設計,運行穩定,易維護。

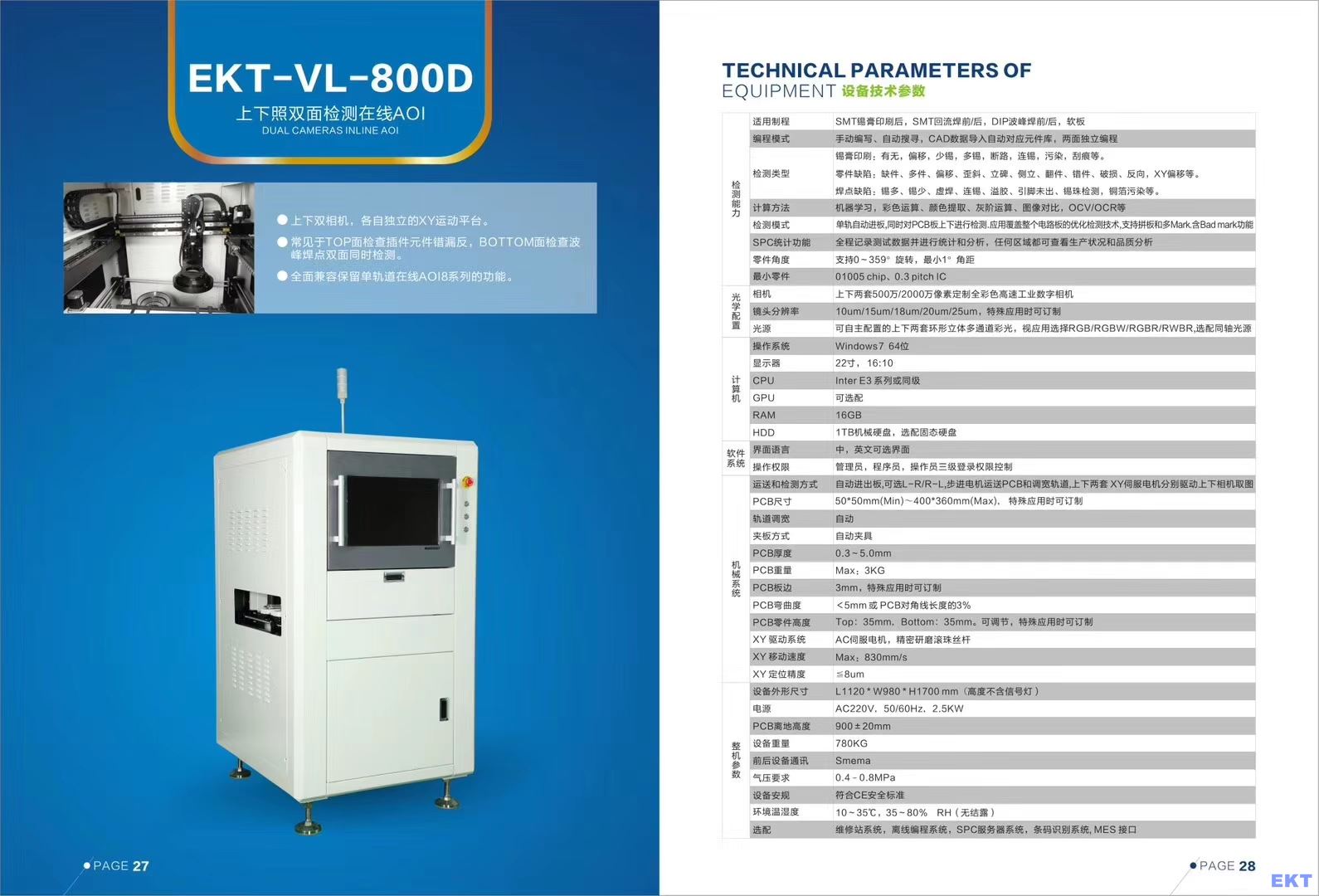

設備型號:EKT-VL-800D 雙面檢測在線AOI的技術參數說明
技術參數: | ||
檢測 能力 | 檢測項目 | CHIP元件本體,CHIP元件焊錫點,字符,DIP焊點,FPCB |
可檢尺寸 | CHIP:01005,Pitch:0.3mm | |
檢測方法 | 顏色抽取,亮度抽取,字符識別,整板檢測,角度檢測,偏移檢測,智能偵測,條碼識別,ipe處理,模板匹配,極性檢測,短路檢測等 | |
光學 系統 | 光源 | 2套:視覺檢測專用RGB環形光源 |
相機 | 2套:1000萬高清彩色相機,像素:2592*1944 | |
鏡頭 | 2套:高清遠心鏡頭 | |
解析度 | 10μm,15μm,20μm(可選) | |
FOV | 42*30mm2(10μm),52*40mm2(15μm),65*52mm2(20μm) | |
檢測速度 | 3300mm2/sec | |
計算機 配置 | 主機配置 | 2套:CPU-i5,內存-16G,顯存-4G,硬盤-500G |
顯示器 | 22"飛利浦工業顯示器 | |
選配項 | OffLine編程電腦,RS觸摸屏電腦,SPC觸摸屏平板電腦 | |
檢測 性能 | PCB厚度 | 0.2-12mm(翹曲≤5mm) |
元件高度 | 上50mm 下75mm | |
驅動設備 | 松下伺服馬達 滾珠絲桿 直線滑軌 | |
移動速度 | Max.700mm/sec | |
定位精度 | ≤8μm(校準后) | |
PCB夾具高度 | 900±20mm(從地面到夾具面) | |
PCB尺寸 | 400*360mm | |
整機 參數 | 電源 | AC220V\50Hz\1800W\UPS:1000VA |
整機尺寸 | 長1100*寬1280*高1620mm(不含警報燈) | |
重量 | 凈重≈750kg | |
氣壓要求 | ≥0.5MPa | |
環境要求 | 溫度:2~45℃,相對濕度25%-85%(無結霜) | |
上下游設備通訊 | 工業標準信號接口,留有MES端口,可讀取數據 | |
